Конструкция ворот продумана до мелочей: полотно плавно перемещается по огнестойким направляющим, создавая надежный защитный контур.

Конструкция ворот

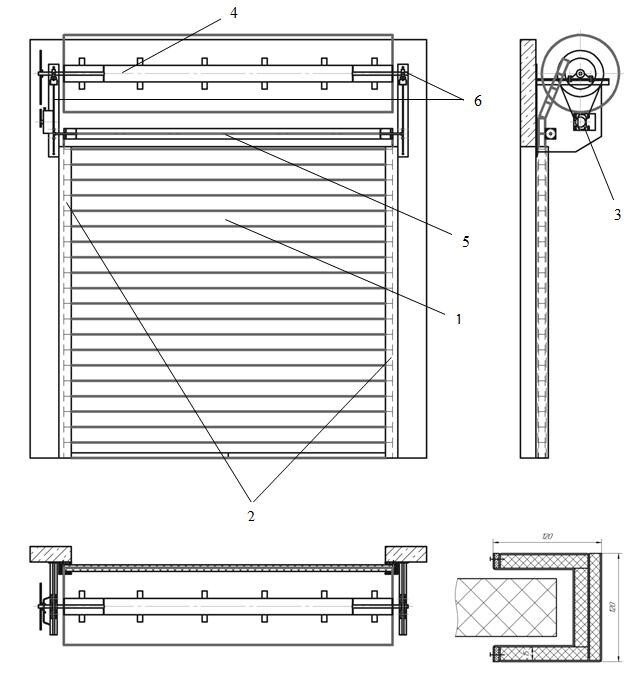

Ворота состоят из следующих основных узлов:

1. Полотно
2. Направляющие
3. Электропривод
4. Намоточный вал
5. Прижимной вал
6. Кронштейны

Ламели ворот изготовлены из высококачественной холоднокатаной оцинкованной стали толщиной 1,0 мм. Возможна порошковая окраска в любой цвет по каталогу RAL.

Параметры ламелей

• высота — 150 мм
• толщина — 65 мм.

Особенности

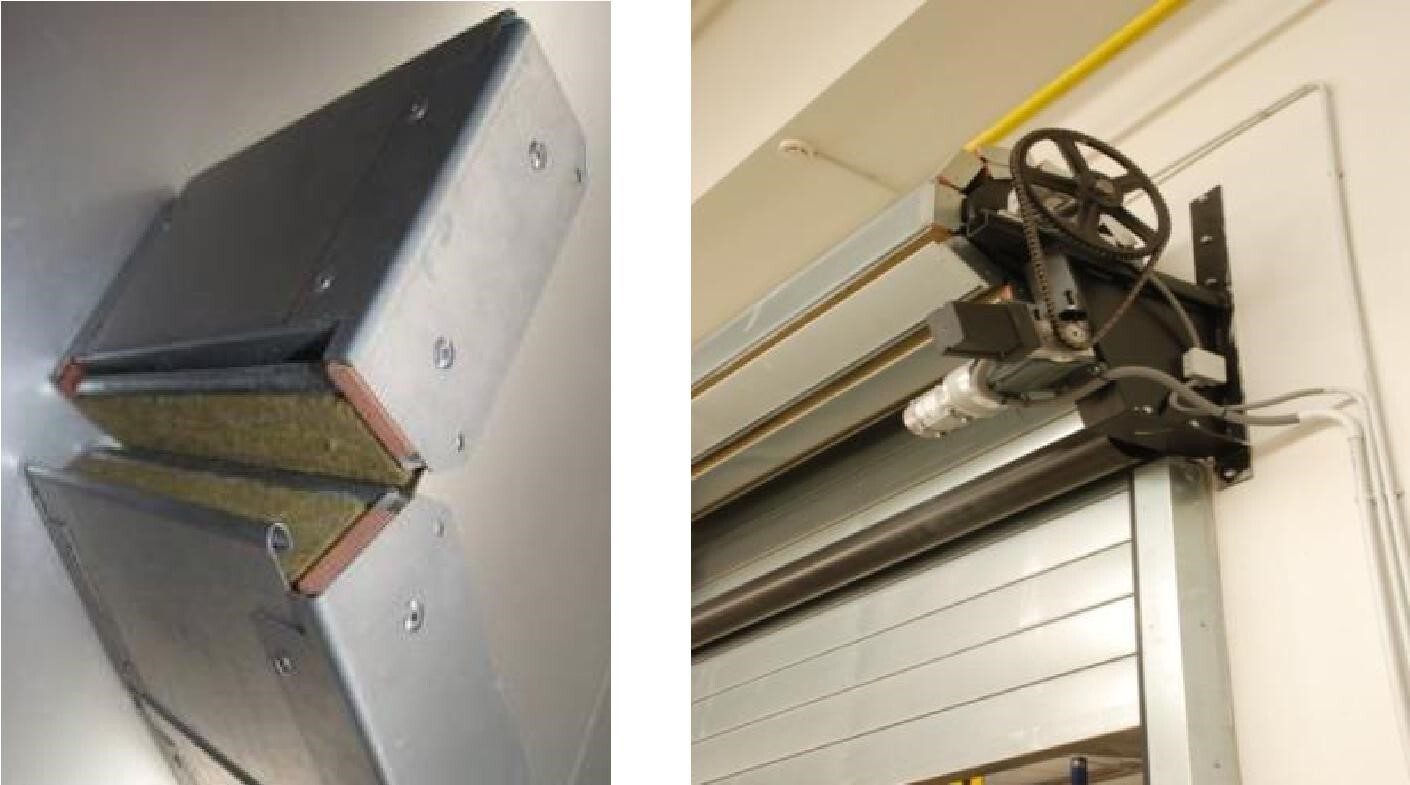

Конструкция оснащена термальным мостом, который предотвращает передачу тепла с одной стороны полотна на другую. Внутри ламелей находится теплоизолирующий материал плотностью не менее 30 кг/м³.

Соединение осуществляется с помощью специального замка, который надежно удерживает ламели как в открытом, так и в закрытом состоянии. Вес полотна составляет 35 кг/м². Благодаря системе защелкивания ламелей сборка полотна значительно упрощается непосредственно на объекте.

В рабочем состоянии полотно накручивается на вал. Диаметр рулона зависит от высоты ворот и может достигать 950 мм. Полотно перемещается по направляющим, в конструкции которых используются огнеупорные профили. Внутри направляющих расположен термовспучивающийся профиль: при пожаре он расширяется, обеспечивая плотную фиксацию ламелей и блокируя путь огню и дыму. Благодаря этим свойствам ворота выдерживают воздействие открытого пламени в течение 90 минут.

Для защиты смежных помещений на притолоке установлен негорючий профиль с терморасширяющейся лентой. Плотное прилегание полотна к проему в верхней части обеспечивает специальный прижимной вал, установленный на кронштейнах с подшипниками. Нижняя часть защищена двухлепестковым негорючим ПВХ-профилем, который гарантирует плотное прилегание к полу и защиту от «холодного» дыма.

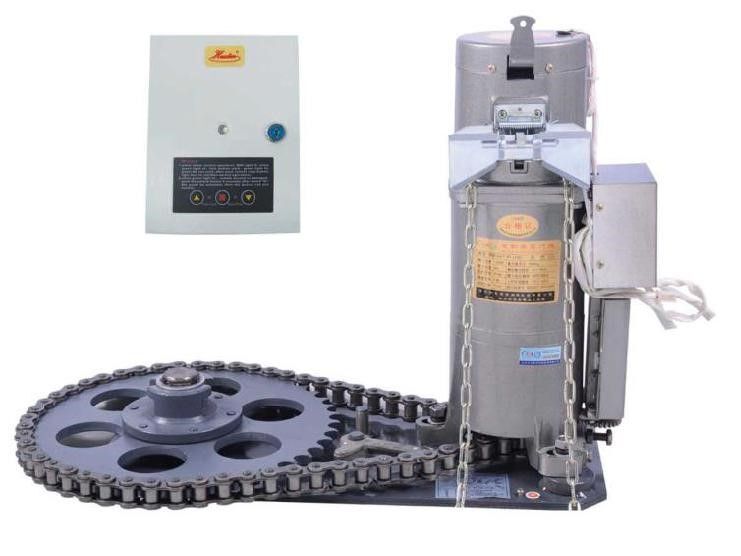

Ввиду значительной массы конструкции управление воротами осуществляется только с помощью электропривода или тяговой цепи. Крутящий момент передается на вал через цепную передачу (шестерня привода, звездочка основного вала и цепь). Используемые двигатели обладают высокими тяговыми характеристиками и подбираются под конкретный вес полотна. Привод оснащен концевыми выключателями, которые фиксируют крайние («верхнее» и «нижнее») положения ворот.

Модель электропривода – SNN 1500/T/E

1. Крутящий момент – 1100 Н/м
2. Напряжение питания – трехфазное 380В.
3. Мощность электропривода – 800 Вт.
4. Сила тока – 5 А.
5. Степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP55
6. Число оборотов – 25 об/мин.
7. Температурный режим работы – от -10°С до +40ºС
